Dans les usines et sites de process — chimie, agroalimentaire, pharmacie, pétrochimie, papeterie, énergie — le chauffage de l'eau industrielle (eau de process, eau de nettoyage, eau osmosée, eau de chaudière) figure parmi les postes énergétiques les plus lourds. C'est aussi l'un de ceux où la marge de progrès est la plus importante, à condition de repenser la manière dont la chaleur circule dans l'installation. Les échangeurs de chaleur à plaques Alfa Laval sont au cœur de cette optimisation.
Un besoin continu, une facture qui s'accumule
Contrairement à un besoin ponctuel, le chauffage de l'eau de process tourne souvent en continu : préchauffage avant une étape de fabrication, eau de lavage et de nettoyage en place (CIP), alimentation de chaudières, mélange ou dilution de produits. Chaque degré à monter, chaque mètre cube à chauffer, se traduit directement en gaz, en vapeur ou en électricité consommés — et donc en coûts d'exploitation qui pèsent mois après mois sur la compétitivité du site.
Beaucoup d'installations reposent encore sur des échangeurs tubulaires anciens, sensibles à l'encrassement, qui perdent en performance avec le temps : les dépôts qui s'accumulent sur les surfaces d'échange dégradent le transfert thermique, obligent la chaudière à fournir davantage de chaleur, et augmentent la puissance de pompage nécessaire pour faire circuler les fluides. Le résultat est un surcoût énergétique diffus, rarement identifié comme tel, mais bien réel sur la durée.
L'échangeur à plaques : un transfert thermique jusqu'à 5 fois plus efficace
La technologie à plaques change la donne. Les fluides chaud et froid circulent à contre-courant de part et d'autre de plaques ondulées, générant une forte turbulence qui améliore considérablement le coefficient de transfert thermique — jusqu'à cinq fois supérieur à celui d'un échangeur tubulaire équivalent. Cette turbulence a un second effet bénéfique : elle limite naturellement l'encrassement des surfaces, ce qui maintient la performance dans la durée et réduit la fréquence des nettoyages.
Autre avantage décisif pour l'eau industrielle : le faible pincement de température que permet cette technologie. Le fluide à chauffer peut être porté à seulement quelques degrés de la température du fluide chaud entrant, ce qui maximise la quantité de chaleur récupérable — un point clé quand la source de chaleur disponible n'est pas très chaude, comme c'est souvent le cas avec de la chaleur résiduelle de process.
Le vrai gisement : la chaleur fatale
C'est là que se trouve le plus grand potentiel d'économie. Une part importante de l'eau industrielle chauffée aujourd'hui pourrait l'être, en tout ou partie, avec de la chaleur que le site produit déjà et rejette sans l'utiliser : eaux de refroidissement, condensats, buées de séchage, fumées, effluents chauds. Un échangeur à plaques bien dimensionné permet de capter cette chaleur fatale pour préchauffer l'eau de process, réduisant d'autant la charge sur la chaudière ou le générateur de vapeur.
Les retours d'expérience sur ce type de projet donnent une idée concrète du potentiel :
- Sur un site pétrochimique équipé de longue date, le remplacement de deux anciens rebouilleurs tubulaires par des échangeurs à plaques a permis une économie d'énergie annuelle d'environ 22 400 GJ, avec une réduction associée de 1 250 tonnes de CO₂ par an.
- Une installation de production combinant récupération de chaleur sur un process de refroidissement a permis de préchauffer de l'eau osmosée directement avec la chaleur autrement perdue, limitant fortement le recours à la chaudière traditionnelle, pour environ 137 000 € d'économies annuelles.
- Sur un site industriel équipé de plusieurs échangeurs à plaques soudés (Compabloc) depuis le début des années 2000, l'amélioration de l'efficacité énergétique apportée par les premières unités installées a généré environ 700 000 USD d'économies par an.

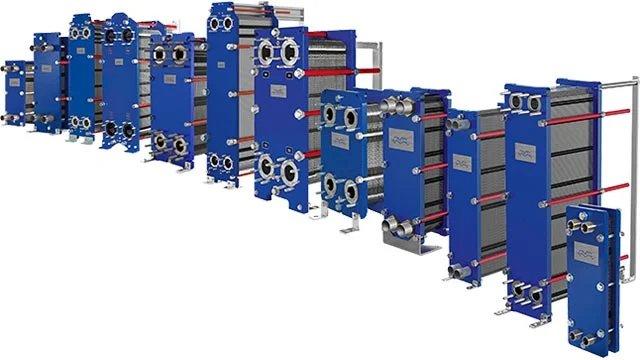

Une gamme adaptée à chaque fluide et chaque contrainte
L'eau industrielle n'est pas toujours propre : selon les sites, elle peut être chargée en particules, en fibres, corrosive ou sujette à l'entartrage. Alfa Laval décline sa technologie en conséquence :
- Échangeurs à plaques et joints pour les applications standards, faciles à démonter et à nettoyer.
- Échangeurs semi-soudés, adaptés aux fluides agressifs, à haute pression ou aux applications de pompe à chaleur industrielle.
- Échangeurs spiralés, conçus pour ne jamais s'encrasser, particulièrement adaptés aux fluides chargés ou aux eaux usées de process.
- Compabloc, échangeur soudé compact pour les conditions les plus exigeantes en température et en pression.
Ce dernier point ouvre une piste complémentaire à l'échange thermique classique : lorsque la chaleur fatale disponible est à trop basse température pour être valorisée directement, une pompe à chaleur industrielle équipée d'échangeurs à plaques permet de la remonter à un niveau utile pour le process — une solution de plus en plus étudiée pour décarboner les besoins de chaleur industrielle sans investir dans une nouvelle chaudière.
Le dimensionnement fait toute la différence
Aucune de ces économies ne s'obtient en changeant un échangeur par un autre au même gabarit. Le potentiel réel dépend du profil de température et de débit des sources chaudes et froides disponibles sur site, de la compatibilité des matériaux avec les fluides en présence, du risque d'encrassement propre à chaque application, et de la manière dont l'échangeur s'intègre au reste du réseau thermique de l'usine. C'est cette analyse — souvent la plus négligée — qui distingue un projet réellement rentable d'un simple remplacement à l'identique.
Vous souhaitez évaluer le potentiel de récupération de chaleur ou d'optimisation de votre production d'eau industrielle ? N'hésitez pas à nous consulter.
